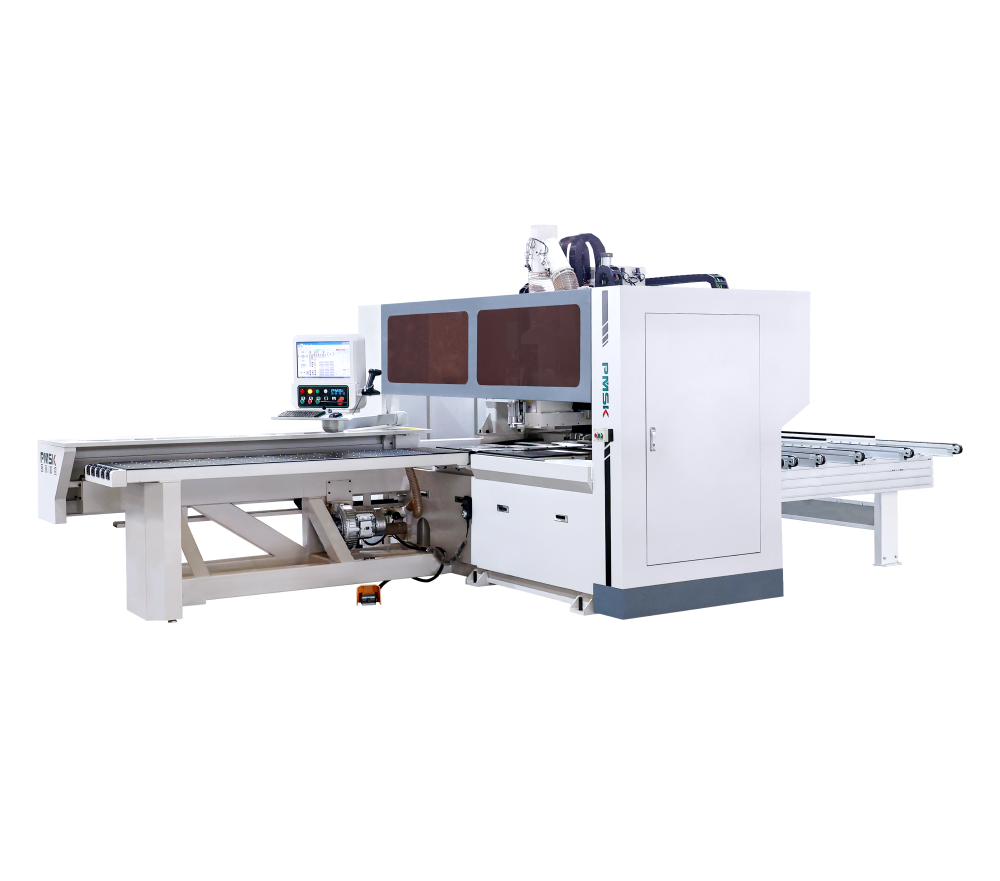

Шестисторонний сверлильно-присадочный центр PMSK PT 6.7 1325

Заказать

Задать вопрос

Возможны дополнительные опции

Шестисторонний сверлильно-присадочный центр PMSK PT 6.7 1325

Шестистороннийсверлильно-присадочный центр с фрезерными узлами, магазином сменного инструмента, пазовальной пилой и со специальным агрегатом для фрезерования в торцах деталей.

Подробности

НАЗНАЧЕНИЕ ОБОРУДОВАНИЯ

Основное назначение – сверление отверстий и фрезерование пазов любой сложности в деталях мебели. С его помощью можно с высокой точностью и на высокой скорости обрабатывать детали с 6-ти сторон либо обрабатывать 2 детали за 1 цикл. При этом возможны такие операции, как фрезеровка пазов, обработка обычных панелей и панелей нестандартной формы. Работа с ним проста и удобна, подходит для производств где необходима гибкость и высокая производительность. Фрезерный узел с магазином сменного инструмента позволяет осуществлять различные виды обработки, фрезеровать пазы для такой фурнитуры как Lamello и U-профиль. Станок уже укомплектован инструментов для фрезерования под данную фурнитуру. Отдельный агрегат позволяет производить фрезеровку в торцах детали с 4 сторон.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Длина обрабатываемой детали (min-max), мм	180-3050
Ширина обрабатываемой детали (min- max), мм	35-1200
Толщина обрабатываемой детали (min-max), мм	10-45
Максимальная скорость перемещения по осям (X\Y\Z), м/мин	130\85\25
Количество пневматических зажимов, шт	2
Количество и диаметры аспирационных патрубков, мм	1х200/1х100
Общая установленная мощность, кВт	21
Габаритные размеры, мм	5700х3400х2600
Масса, кг	4200

ХАРАКТЕРИСТИКИ ОБРАБАТЫВАЮЩИХ АГРЕГАТОВ

ВЕРХНЯЯ СВЕРЛИЛЬНАЯ ГОЛОВА PROTEAN (ТАЙВАНЬ):

12 шпинделей для сверления в пласть детали 2.2 кВт/ 3400 об/мин
8 (2+2; 2+2) шпинделей для сверления в торцы деталей 2.2 кВт/ 3400 об/мин
пильный узел (вдоль оси X) 2.2 кВт

ВЕРХНИЙ ФРЕЗЕРНЫЙ УЗЕЛ

Мощность/частота вращения 6.0 кВт/18000 об/мин
Смена инструмента - автоматическая
Тип зажима инструмента - сменный патрон ISO 30

АГРЕГАТ ДЛЯ ФРЕЗЕРОВАНИЯ В ТОРЦАХ ДЕТАЛЕЙ

НИЖНЯЯ СВЕРЛИЛЬНАЯ ГОЛОВА PROTEAN (ТАЙВАНЬ):

9 шпинделей для сверления в пласть детали 2.2 кВт/ 3400 об/мин

2 НИЖНИХ ФРЕЗЕРНЫХ УЗЛА

Мощность/частота вращения 3.5 кВт/18000 об/мин
Смена инструмента - ручная
Тип зажима инструмента - цанга ER25

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	МАССИВНАЯ СТАНИНА Сварена из труб прямоугольного сечения толщиной от 8 до 18 мм Станины и портал проходят процедуру снятия напряжений (отжиг) Обработана в дробеструйной машине Обработка на станках ЧПУ за один установ (гарантия высокоточной подготовки всех контактных точек, для установки узлов станка)
	ЗАГРУЗОЧНЫЙ И РАЗГРУЗОЧНЫЕ СТОЛЫ Широкий загрузочный стол с воздушной подушкой Ряд роликов на загрузочном столе для удобства работы с длинными деталями Разгрузочный конвейер Два режима работы: проходной и с возвратом детали оператору
	ПЕРЕМЕЩЕНИЕ ДЕТАЛИ Два независимых пневматических зажима Система обдува зажимов для наилучшей базировки Возможность работы с малыми деталями (с 6 сторон)
	БАЗИРОВКА ДЕТАЛИ И СЧИТЫВАНИЕ И КОНТРОЛЬ РАЗМЕРА Базировка детали осуществляется по пневматическому упору, расположенному на сверлильной голове Автоматическая базировка упора в зависимости от ширины детали Автоматическая активация упора при запуске рабочей программы Измерение размеров детали по оси «X» Обдув датчика
	СИСТЕМЫ ПЕРЕМЕЩЕНИЯ Косозубые передачи шестерня-рейка по осям «X» и «Y» Rotalin(Германия) Линейные призматические направляющие T-WIN(Тайвань) Системы перемещения ШВП большого диаметра обеспечивают высокоточное перемещение по осям «Z» Привод систем через планетарные редукторы NIDEC-SHIMPO (Япония)
	ЭЛЕКТРОШКАФ Электрокомпоненты и частотные преобразователи выведены в отдельный защищенные бокс Укомплектован компонентам ведущих мировых брендов (Schneider, ABB) Принудительная система охлаждения электрошкафа
	ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Автоматические системы смазки всех линейных направляющих Смазка системы ШВП Лоток для улавливания излишков смазки над зоной обработки Вынесенные точки для смазки сверлильных голов, насос входит в комплект оборудования
	ПНЕВМОСИСТЕМА Блок подготовки воздуха на входе Пневмокомпоненты (распределительные шины, манометры) выведены в отдельные зоны Для гарантированной бесперебойной работы станка предусмотрен встроенный ресивер Для более стабильной работы станка по оси «Z» предусмотрены пневматические компенсаторы, снижают нагрузку с системы перемещения Работу «воздушной подушки» на загрузочном столе обеспечивает вихревой насос, входящий в комплект станка
	УПРАВЛЕНИЕ СТАНКОМ Пульт управления на поворотном кронштейне: промышленный монитор 21 дюйм, клавиатура, мышь Дистанционный пульт управления Сканер штрих-кода Педаль запуска (для удобства оператора) Интерфейс на Русском языке Полная интеграция с Базис-мебельщик Возможность удаленного подключения (Teleservis)
