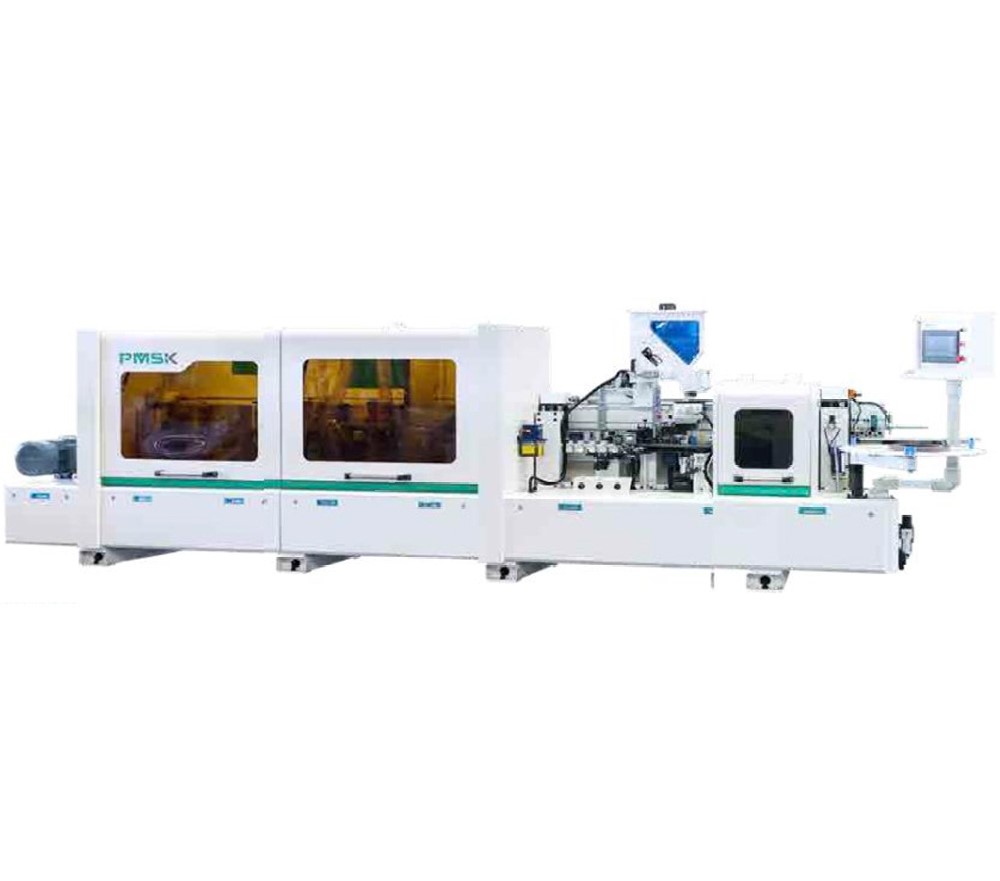

PMSK PE-568J-S — автоматический односторонний кромкооболицовочный станок для приклеивания кромки при помощи горячего клея-расплава и/или полиуретанового клея расплава на прямолинейные щитовые детали с четырех сторон с последующей финишной обработкой.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
| Толщина кромкооблицовочной ленты | 0,4-3 мм |
| Рабочее давление | ≥ 0,7 Мпа |
| Ширина кромкооблицовочной ленты | 12-65 мм |
| Диаметр пылевсасывающего отверстия | Ø100 мм×5 |
| Толщина плиты | 10-60 мм |
| Общая мощность | 19 кВт |
| Ширина плиты | ≥ 60 мм |
| Вес | 2200 кг |
| Скорость подачи | 0-23 м/мин |
| Габаритные размеры | 5500×1050×1750 мм |
ПРЕИМУЩЕСТВА И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
Разделительная жидкость |
|
Алмазная прифуговка |
|
Клеенаносящий узел и группа прижима |
|
Торцовочный узел |
|
Фрезерный узел |
|
Циклевка+ гибкая циклевка |
|
Очистительная жидкость |
|
Полировка |
ЭТАПЫ ПРОИЗВОДСТВА СТАНКА
|
СВЕРХПРОЧНАЯ СТАНИНА Сварена из стали толщиной 16 мм с применением роботов, что дает стабильно высокое качество сварки. |
|
ИСКУССТВЕННОЕ СТАРЕНИЕ Термообработка станины позволяющая снять с нее все внутренние напряжения металла, возникающие в процессе сварки и превращающая станину в единое целое. |
|
ДРОБЕСТРУЙНАЯ СИСТЕМА УДАЛЕНИЯ РЖАВЧИНЫ Перед окраской станины полностью очищает станину от окислений, загрязнений и жировых наслоений, образовавшихся в момент производства, хранения и перевозки материала. |
|
ОБРАБОТКА СТАНИНЫ Все операции: фрезерования базовых мест под установку узлов, сверление отверстий и т.д. производятся на одном пяти осевом обрабатывающем центре за один установ станины. Что приведет к абсолютной точности установки рабочих узлов станка. |
|
СБОРОЧНЫЙ УЧАСТОК Разбит на технологические участки самой сборки – участок подготовки для монтажа электропроводки и компонентов, участок установки рабочих узлов, участок установки кабин, участок пуско-налодочных работ. На каждом этапе работ производится жесткий контроль качества. |
КОМПЛЕКТАЦИЯ СТАНКА
- Патрубки аспирации для обрабатывающих групп расположены сверху станка;
- Подвижный пульт управления со стороны входа в станок для удобства оператора;
- Электрошкаф расположен внутри станины и имеет дверцу для легкого доступа при осуществлении сервисных работ;
- Подающий транспортер с пластинами, покрытыми резиной с высоким коэффициентом сцепления, закрепленными на 28А-1 промышленной цепи;
- Перемещение пластин транспортера происходит по двум шлифованным закаленным направляющим, обеспечивающим прямолинейность перемещения и устойчивость к боковым нагрузкам;
- Суппорт с поддерживающими роликами расположен параллельно подающей ленте. Суппорт имеет длину на весь станок и может выдвигаться благодаря телескопической системе раскрытия. Поддерживающие пластиковые ролики снабжены стальными шарнирами;
- Устройство нанесения антиадгезионной жидкости устанавливается перед узлом прифуговки. Наносит на плоскость заготовки специальную жидкость предотвращающую налипание клея на лицевую поверхность заготовки.
- Устройство распыления очищающей жидкости устанавливается перед полировальным узлом, повышает чистоту детали и качество полировки наклеенной кромки, способствует лучшему удалению разделительной жидкости.
|
Цветной сенсорный монитор DELTA (Тайвань) Графическое представление всех обрабатывающих узлов и их состояния (вкл/выкл). Управление обрабатывающими узлами и автоматический запуск двигателей. Контроль и регулирование температуры клея. Выбор первого или второго прохода без необходимости смены программы. Помощь в диагностике неисправностей. Частичные и абсолютные статистические показатели: количество обработанных деталей и израсходованной кромки, количество запусков станка и время наработки подающего транспортера. |
|
Узел предварительного фрезерования Подготавливает торцевую поверхность плиты к дальнейшему нанесению клея. При помощи двух алмазных фрез, вращающихся на встречу друг другу для предотвращения сколов, срезают заданную величину с плиты, тем самым убирает возможные сколы, «ступеньки» оставшиеся после распила или припухлости панели после длительного хранения. Узел имеет два высокочастотных двигателя. Перемещение узла происходит по ТНК направляющим, а также оснащен централизованной системой смазки направляющих! Удобная регулировка узла по высоте, позволяет существенно дольше поддерживать инструмент в рабочем состоянии. Удобная регулировка фрез относительно друг друга, экономит время при перенастройке станка после замены фрез. Ввод в работу синхронизирован. |
|
Клеевая ванна для EVA и PU клея расплава Позволяет выполнять быстрый переход между типами/цветами применяемого клея. Подача клея в ванну ведется из устройства предварительного плавления для клея.
|
|
Торцовочный узел Выполняет торцевание передних и задних свесов кромки (также работает с деталями пост/софт-форминг).
|
|
Узел снятия свесов Узел имеет мощную конструкцию, опирается на станину, имеет высокую пространственную жесткость.
|
|
Узел радиусной циклевки Узел устраняет следы от фрез (волнистость) при работе с пластиковыми кромками. Имеет мощную конструкцию, опирается на станину, имеет высокую пространственную жесткость.
|
|
Устройство обработки клеевого шва (Клеевая цикля) Удаляет остатки клея в месте клеевого шва. По желанию клиента возможна комплектация разными видами клеевой цикли.
Узел циклевания оснащен механизмом (пневматический зажим)отделения стружки от заготовки после циклевания. |
|
Узел полировки Два полировальных круга и два электродвигателя мощностью по 0,37 кВт. |
|
Автоматическая система смазки Экономит время на техническое обслуживаем станка, гарантирует своевременную подачу смазки в динамические узлы. Осуществляется смазка следующих узлов станка: конвейер подачи деталей, узел прифуговки, узел торцовки. |
|
Электрокомпоненты ABB Швейцария, Schneider Electric (Франция) |
|
Моторизированный подъем-опускание прижимной балки |
