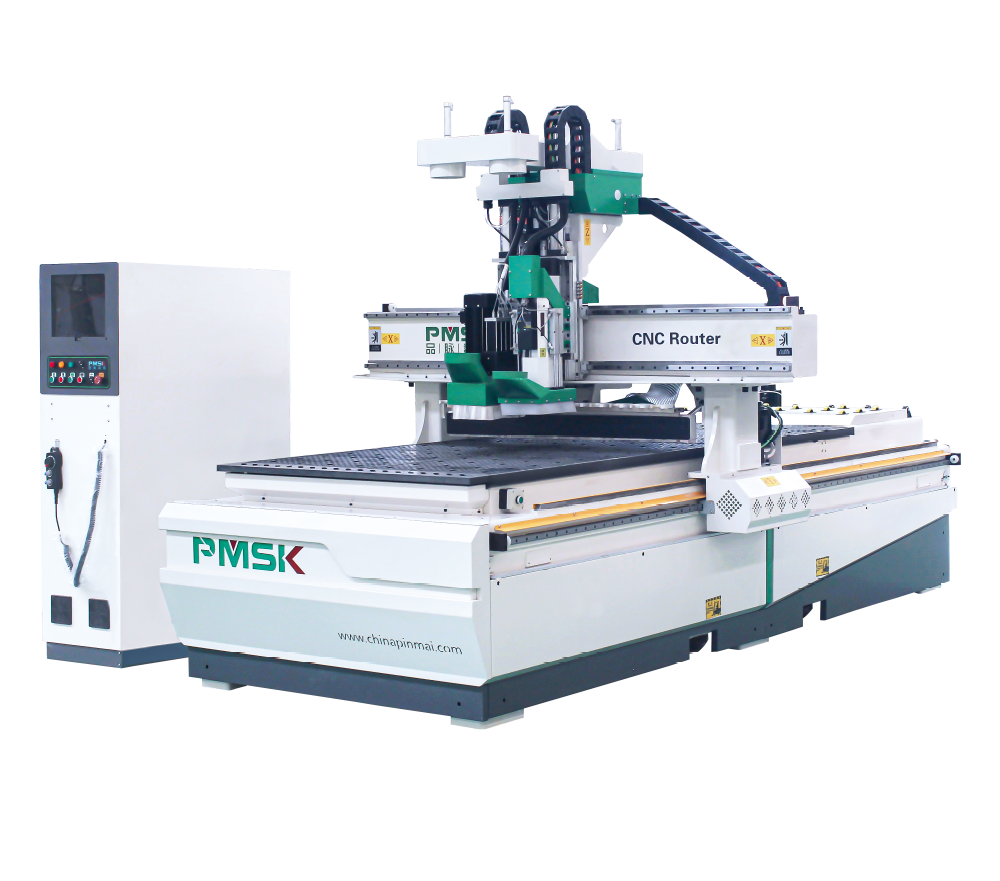

Фрезерно-гравировальный станок с автоматической сменой инструмента EA48-2128
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
| Параметр | Конфигурация | |||
| Диапазон размеров обработки | Диапазон оси Х | 0-2080mm | Система управления | Taiwan Syntec б0СВ |
| Диапазон оси У | 0-3050mm | Параметры шпинделя | China JST/CC 9.0 KW воздушное охлаждение | |
| Диапазон оси Z | 0-260mm | Инструментальный магазин | линейный на 12 позиций | |
| Максимальная скорость подачи | Скорость по оси Х | 65m/min | Серводвигатель/ Редуктор | Syпtec Тайвань 1 KW / Shimpo Япония |
| Скорость оси У | 65m/min | Косозубая рейка | Taiwan T-WIN helical rack | |
| Скорость оси Z | 20m/min | Направляющая | Taiwan T-win Guide | |
| Точность позиционирования | +0.05mm | Частотный преобразователь | Hpmont | |
| Точность | +0.05mm | Основные электрические компоненты | Schneider Fгапсе/ ABB Швейцария | |
| Фактическая скорость обработки | 0-20m/min | Основные пневматические компоненты | AirTAC Taiwan | |
| Габариты оборудования | 4800x3400x2500mm | Кнопка главного переключателя | Siemens | |
| Вес станка | 3200kg | Конструкция стола | Двухслойный вакуумный стол | |
ЭТАПЫ ПРОИЗВОДСТВА СТАНКА
|
СВЕРХПРОЧНАЯ СТАНИНА Сварена из стали толщиной 16 мм с применением роботов, что дает стабильно высокое качество сварки. |
|
ИСКУССТВЕННОЕ СТАРЕНИЕ Термообработка станины позволяющая снять с нее все внутренние напряжения металла, возникающие в процессе сварки и превращающая станину в единое целое. |
|
ДРОБЕСТРУЙНАЯ СИСТЕМА УДАЛЕНИЯ РЖАВЧИНЫ Перед окраской станины полностью очищает станину от окислений, загрязнений и жировых наслоений, образовавшихся в момент производства, хранения и перевозки материала. |
|
ОБРАБОТКА СТАНИНЫ Все операции: фрезерования базовых мест под установку узлов, сверление отверстий и т.д. производятся на одном пяти осевом обрабатывающем центре за один установ станины. Что приведет к абсолютной точности установки рабочих узлов станка. |
|
СБОРОЧНЫЙ УЧАСТОК Разбит на технологические участки самой сборки – участок подготовки для монтажа электропроводки и компонентов, участок установки рабочих узлов, участок установки кабин, участок пуско-налодочных работ. На каждом этапе работ производится жесткий контроль качества. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|

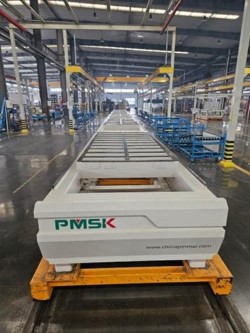

УСИЛЕННАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на 5 осевом портальном металлообрабатывающем центре с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров. Собственное контролируемое производство станин по технологии отжига и последующего старения позволяет обеспечить высокое качество, надежность и долговечность конструкции. |
|
ВЫСОКОПРОЧНЫЙ СТАЛЬНОЙ ПОРТАЛ Портал фрезерных станков с ЧПУ PMSK выполнен из стали толщиной 8мм. Портал перемещается по высокоточным призматичесхим направляющим LAPPING (Тайвань). Данная конструкция позволяет получить гарантированно высокую точность и качество при обработхе заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
|
ШПИНДЕЛЬ МОЩНОСТЬЮ 9 КВТ СС MOTOR 24000 ОБ\МИН С ИНСТРУМЕНТАЛЬНЫМ МАГАЗИНОМ НА 12 МЕСТ ПОД ПАТРОНЫ ISO30. Автоматический магазин инструментов устанавливается непосредственно на поперечной балке подвижного портала, что позволяет производить быструю смену инструмента. Конструкция магазина предусматривает установку в него различных инструментов и агрегатов, дисковых пил, комбинированного инструмента с большим размером и весом, что позволяет быстро переходить на другой вид продукции без необходимости переоснащать центр. |
|
ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ- SYNTEC Полная поддержка ЗD-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс. Система использует стандартные G-коды, что позволяет создавать программы обработки, используя различные популярные программные продукты: ArtCam, So!idWorks, BCad, Базис- Мебельщик, K-3 Мебель и др. |
|
АВТОМАТИЧЕСКИЙ СТАЛКИВАТЕЛЬ ГОТОВЫХ ДЕТАЛЕЙ СО СТОЛА И АСПИРАЦИОННАЯ СИСТЕМА Снимает потери времени на разгрузку станка. Встроенная система аспирации позволяет значительно ускорить процесс очистки рабочего стола и увеличить объем выпускаемой продукции. |
|
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ В базовом оснащении станки комплектуются автоматической системой централизованной смазки направляющих, что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру. |
|
УСТРОЙСТВО РЕГУЛИРОВКИ ПОРТАЛЬНОЙ КОЛОННЫ ДЛЯ ТОЧНОЙ НАСТРОЙКИ ДИАГОНАЛЕЙ СТАНКА |
|
Устройство позиционирования скользящей пластины по оси для более точной регулировки угла наклона по ОСИ 2. |
|
ДВУХСЛОЙНЫЙ ВАКУУМНЫЙ СТОЛ И УПОРЫ Вакуумный стол с выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям. По бокам стола установлены пневматические упоры 6 шт (2 фронтальных + 4 боковых) для базирования материала в точке нуля. |
|

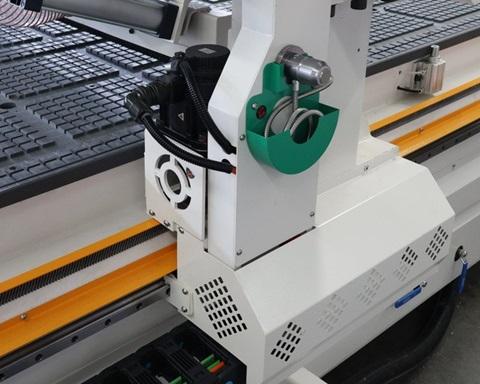

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСЯМ X И Y Обеспечивает косозубая система шестерня-рейка Rotalin пр-ва Германия. Зубья в косозубых линейках нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
|
ОГРАНИЧИТЕЛЬ ХОДА ПО ОСЯМ Cтанки PMSK оснащены точным концевым выключателем, предотвращающим вымещение портала в случае превышения предельного перемещения по одной из осей. |
|

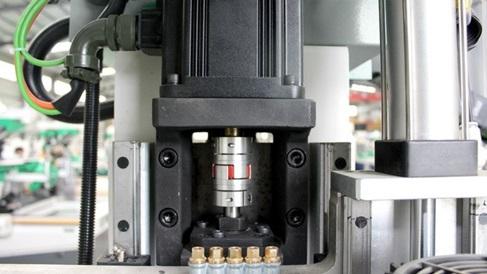

По оси Z движение осуществляется от серводвигателя посредством шариковинтовой передачи. |
|

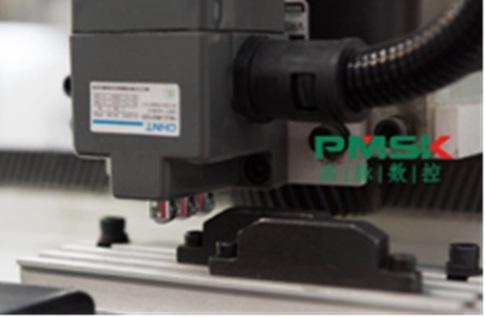

Датчик измерения длины инструмента позволяет производить калибровку, исключая ошибки, связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме. |
|

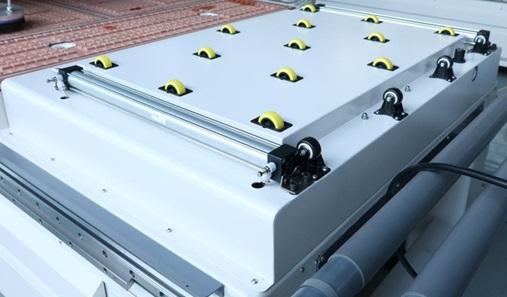

ВСПОМОГАТЕЛЬНАЯ ПЛАТФОРМА В ЗОНЕ ЗАГРУЗКИ ЛИСТОВОГО МАТЕРИАЛА. Оснащена группой роликов для бережного перемещения плит , а так же пневмотолкателями для автоматической базировки материала на рабочем столе. |
